Dans une chaîne audio d’instrument, la qualité d’une liaison se joue souvent sur un détail très simple : le type de jack. Le jack balanced, plus précisément le TRS symétrique, sert à transporter un signal mono en réduisant fortement les parasites, les ronflettes et les interférences qui apparaissent dès que le câble s’allonge ou que le studio se remplit d’alimentations, d’écrans et de transformateurs. Ici, je détaille comment cette connexion fonctionne, où elle est utile sur les instruments, et comment éviter les confusions fréquentes avec le TRS stéréo ou l’insert.
L’essentiel à retenir sur la liaison TRS symétrique
- Un TRS symétrique transporte un seul signal mono sur trois contacts : tip, ring et sleeve.
- Le récepteur compare deux conducteurs de signal et rejette une grande partie du bruit capté par le câble.
- Cette connexion est surtout utile sur les sorties et entrées de niveau ligne, pas sur une guitare passive branchée directement.
- Un jack TRS n’est pas toujours symétrique : il peut aussi servir pour le stéréo ou pour un insert.
- Le bon câblage dépend du rôle réel de la prise, pas seulement de la forme de la fiche.
Ce qu’un jack TRS symétrique transporte vraiment
Je préfère partir du principe électrique avant de parler de connecteurs. Dans une liaison symétrique, le signal est envoyé sur deux conducteurs avec la même amplitude, mais en polarité opposée. À l’arrivée, l’entrée reconstruit le signal utile en soustrayant l’un de l’autre. Le bruit capté par le câble pendant le trajet se retrouve alors en grande partie annulé, parce qu’il affecte les deux conducteurs de la même manière.
C’est là que la notion de réjection de mode commun devient importante : plus l’entrée sait ignorer ce bruit commun, plus la liaison reste propre. En pratique, ce n’est pas le câble seul qui fait le travail ; il faut un émetteur et un récepteur réellement symétriques. Si l’un des deux maillons est asymétrique, le gain existe parfois, mais il devient beaucoup moins robuste.
Sur le terrain, cette logique change tout dès qu’on relie un clavier, un multi-effets, un préampli d’instrument, un boîtier d’interface ou une sortie de console à un autre appareil. On ne cherche pas seulement à faire passer le son, on cherche à le faire passer sans ramasser le décor électrique autour. Et c’est précisément ce qui rend le TRS symétrique intéressant. La question suivante est donc simple : comment lire ses trois contacts sans se tromper ?
Lire tip, ring et sleeve sans confondre les usages

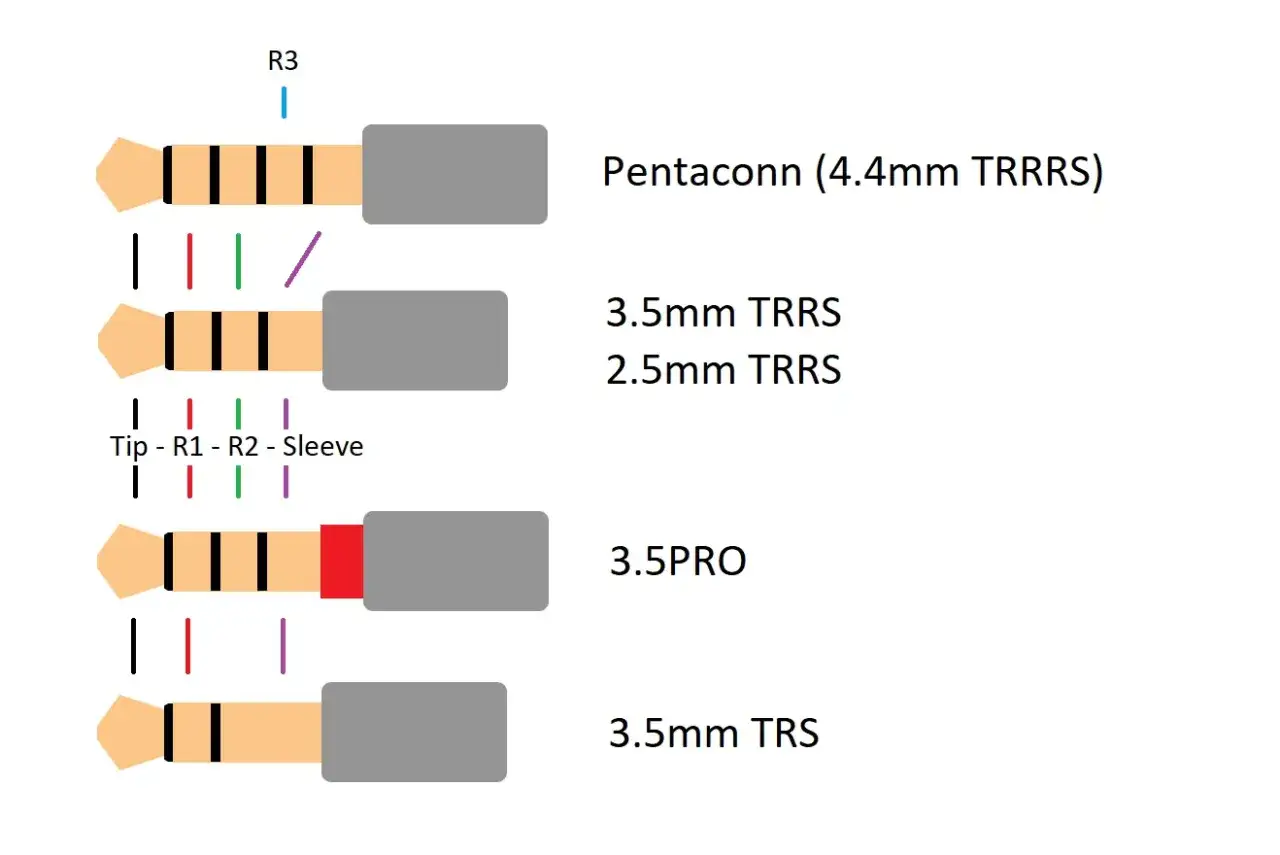

Un jack 6,35 mm TRS possède trois parties métalliques : tip (la pointe), ring (l’anneau) et sleeve (la bague extérieure). Dans une liaison symétrique standard, la pointe transporte le signal chaud, l’anneau le signal froid inversé, et la bague extérieure sert de blindage ou de masse selon le schéma de l’appareil.
La confusion vient du fait que les mêmes trois contacts peuvent être réutilisés pour d’autres fonctions. J’insiste souvent là-dessus, car c’est une source d’erreurs très concrètes en studio.
| Usage | Tip | Ring | Sleeve | Ce qu’il faut retenir |
|---|---|---|---|---|
| Symétrique mono | Signal chaud | Signal froid | Masse ou blindage | Le TRS transporte un seul canal audio |
| Stéréo | Gauche | Droite | Masse commune | Le même format de fiche, mais un autre rôle électrique |
| Insert | Envoi | Retour | Masse | Très courant sur les tables de mixage et certains préamplis |
Je vois souvent des câbles “TRS” achetés à l’aveugle parce qu’ils ressemblent au bon format, alors que leur usage réel ne correspond pas à la prise en face. Une fois cette différence intégrée, les branchements deviennent beaucoup plus fiables. Et c’est justement ce point qui aide à savoir quand ce type de liaison apporte un vrai avantage sur un instrument.
Dans quels cas il est réellement utile sur les instruments
Le TRS symétrique devient pertinent dès qu’on sort du monde des guitares passives branchées en direct. Pour une guitare électrique classique, un câble TS reste la norme, car la sortie du micro est généralement asymétrique et à haute impédance. En revanche, dès qu’on passe par un clavier, un synthé, un drum machine, un multi-effets, un préampli actif ou une interface audio, la sortie symétrique en TRS prend tout son sens.
Je le recommande particulièrement dans trois situations :
- Les liaisons de niveau ligne entre un instrument électronique et une carte son, une console ou un monitor controller.
- Les câbles un peu longs, surtout quand ils traversent une pièce chargée en secteur, écrans, alimentations et autres sources de parasites.
- Les setups hybrides, où plusieurs appareils cohabitent et où la moindre ronflette devient vite pénible à traquer.
Dans un home studio, la différence est souvent discrète à courte distance, puis beaucoup plus nette dès que l’installation grandit. Je dirais qu’au-delà de quelques mètres, et plus encore quand on approche des longues liaisons de studio ou de scène, le symétrique devient un vrai confort technique. Il ne remplace pas un bon gain staging, mais il évite une bonne partie des problèmes de bruit que le réglage de niveau ne peut pas corriger.
Le point clé, c’est de vérifier si l’instrument ou le boîtier en question propose une vraie sortie symétrique. Une fiche TRS ne suffit pas à elle seule. La logique de câblage et l’électronique interne comptent autant que le format visible. C’est là qu’une comparaison claire avec les autres standards devient utile.
Comparer TRS symétrique, TS et XLR sans jargon
Quand on travaille avec des instruments, on hésite souvent entre trois formats qui se ressemblent de loin mais ne font pas exactement le même travail. Je les compare rarement en termes de “qualité absolue” ; je préfère parler d’usage, de robustesse et de compatibilité.
| Format | Type de signal | Usage courant | Avantage principal | Limite pratique |
|---|---|---|---|---|
| TS | Asymétrique mono | Guitare, basse passive, pédales instrument | Simple et universel pour les instruments passifs | Plus sensible au bruit sur les longues distances |
| TRS symétrique | Symétrique mono | Claviers, effets, interfaces, sorties ligne | Bonne immunité au bruit, connecteur compact | Peut être confondu avec stéréo ou insert |
| XLR symétrique | Symétrique mono | Micros, sorties pro, liaisons de scène | Verrouillage mécanique et excellente habitude de câblage | Moins compact sur certains appareils |
En pratique, le TRS symétrique et l’XLR font souvent le même travail électrique. La différence se joue surtout sur le format mécanique, la prise en main et les habitudes du matériel. L’XLR inspire davantage confiance sur scène parce qu’il verrouille mieux, alors que le TRS est plus compact et plus fréquent sur les panneaux arrière des interfaces, racks et synthés. Pour une console de travail ou un rack de studio, ce format compact est souvent plus logique. Pour un micro ou une liaison exposée aux manipulations, l’XLR reste généralement plus serein.
Il reste toutefois un piège que je rencontre trop souvent : croire qu’un jack TRS “vaut toujours symétrique”. En réalité, le bon diagnostic commence au moment où l’on identifie le rôle exact de la prise, pas sa géométrie. C’est précisément ce que montrent les erreurs de câblage les plus courantes.
Les erreurs de câblage que je vois le plus souvent
La plupart des problèmes autour de ces connexions ne viennent pas d’un mauvais câble “en soi”, mais d’une mauvaise lecture du besoin. Voici les erreurs qui reviennent le plus :
- Confondre stéréo et symétrique : un TRS stéréo en sortie casque n’a rien à voir avec un TRS symétrique de niveau ligne.
- Utiliser une sortie instrument passive comme si elle était symétrique : sur une guitare ou une basse passive, le TRS ne transforme pas magiquement le signal.
- Employer un câble d’insert à la place d’un câble symétrique : le format peut ressembler au bon, mais le brochage ne l’est pas forcément.
- Ignorer la notice de l’appareil : certaines entrées TRS acceptent l’asymétrique, d’autres attendent un vrai signal équilibré, et le câblage recommandé peut changer.
- Accuser le câble alors que le problème vient du gain staging : un niveau trop faible, un appareil mal référencé ou un appareil bruyant restera problématique même avec une liaison symétrique.
Je reste aussi prudent avec les adaptateurs “universels”. Ils dépannent, mais ils n’expliquent rien. Si un boîtier doit recevoir une source asymétrique sur une entrée symétrique, je vérifie toujours comment le constructeur veut que l’adaptation soit faite. Dans certains cas, le branchement fonctionne très bien ; dans d’autres, il faut relier le ring à la masse ou utiliser une boîte de direct. Ce n’est pas glamour, mais c’est ce qui évite les faux diagnostics.
Une fois ces pièges identifiés, la dernière étape consiste à choisir le bon câble et la bonne longueur pour que la liaison reste propre dans le monde réel.

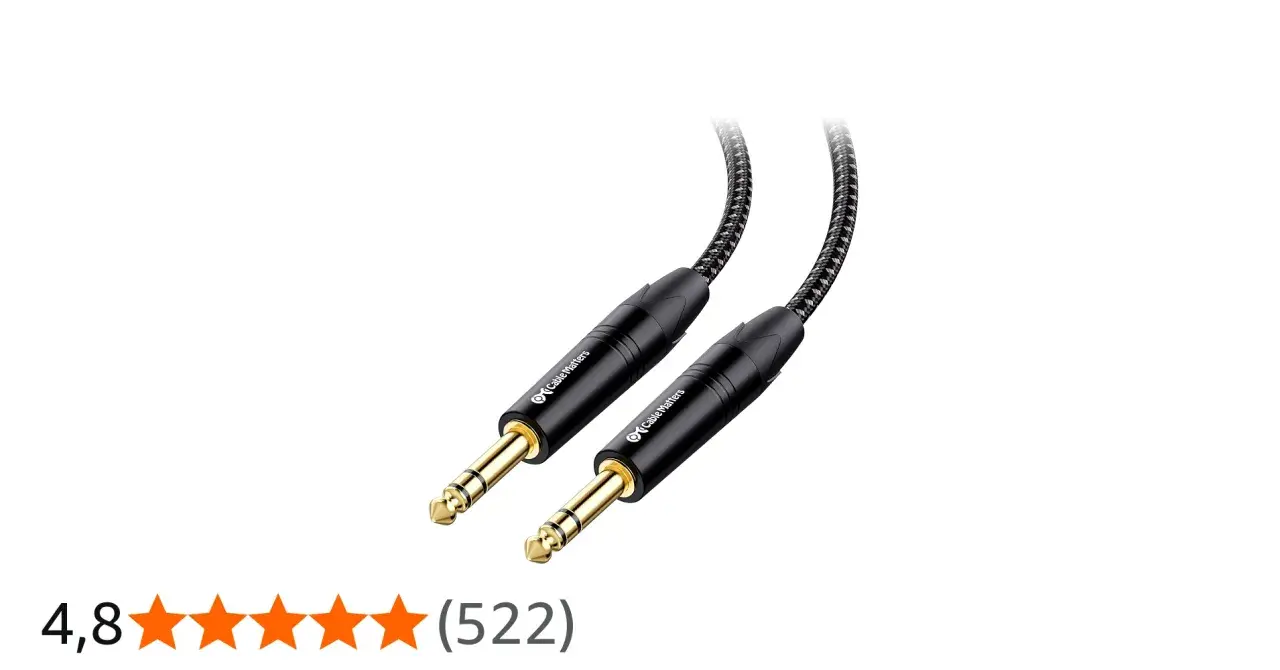

Choisir le bon câble et la bonne longueur pour un setup fiable
Quand je conseille un câble pour un instrument ou un périphérique audio, je pars de trois questions simples : la sortie est-elle symétrique, l’entrée l’accepte-t-elle, et la distance impose-t-elle une protection contre le bruit ? Si la réponse à ces trois points est claire, le choix devient très rapide.
- Vérifier le type de sortie : sortie ligne symétrique, sortie casque stéréo, sortie instrument passive ou sortie d’insert, ce n’est pas la même chose.
- Lire le schéma de la prise d’arrivée : certaines entrées TRS acceptent parfaitement un signal asymétrique, d’autres exigent un câblage précis.
- Adapter la longueur au contexte : plus la liaison est exposée aux parasites ou plus elle est longue, plus le symétrique devient intéressant.
Pour un home studio, je privilégie en général un câble TRS bien fabriqué dès que la liaison relie deux appareils de niveau ligne. Pour une guitare passive, je reste sur TS jusqu’à l’entrée prévue pour l’instrument, puis je change de logique si je passe par un préampli, une DI ou une interface qui convertit le trajet en symétrique. Ce découpage paraît banal, mais il évite énormément de bruit et de faux problèmes.
Le dernier réflexe utile est presque toujours le même : si le câble doit traverser une zone électriquement chargée, je préfère une liaison symétrique courte et propre plutôt qu’un bricolage plus long censé “faire pareil”. En studio comme sur scène, la simplicité bien pensée gagne souvent contre l’approximation un peu trop optimiste. C’est ce genre de détail qui rend une installation plus silencieuse, plus stable et plus rapide à dépanner.
Ce que je vérifie avant de brancher une liaison TRS
Quand j’installe ou que je dépanne une chaîne instrument, je ne commence pas par le câble le plus cher ; je commence par la fonction de chaque prise. Cette habitude me fait gagner du temps, parce qu’elle évite de confondre une liaison symétrique avec un insert, un stéréo ou une simple adaptation mécanique.
Mon contrôle rapide tient en trois points : le rôle réel de la sortie, le rôle réel de l’entrée et la logique de câblage recommandée par le constructeur. Si ces trois éléments sont cohérents, le TRS symétrique fait exactement ce qu’on attend de lui : transporter un signal propre, stable et beaucoup moins sensible aux parasites. Et si l’un de ces points manque, mieux vaut le clarifier avant d’ajouter des adaptateurs, des boîtes de direct ou des heures de dépannage inutile.
Dans un setup d’instruments, c’est souvent cette rigueur simple qui fait la différence entre une installation qui fonctionne “à peu près” et une installation fiable, silencieuse et agréable à utiliser au quotidien.
