Un bon schéma de batterie acoustique permet de comprendre tout de suite où se placent les fûts, les cymbales, les pédales et l’espace de jeu du batteur. C’est utile autant pour choisir un kit que pour l’installer correctement dans une répétition, un home studio ou une salle de cours. Je vais donc détailler les repères visuels essentiels, les configurations les plus fréquentes et les réglages qui évitent les montages inutiles ou inconfortables.
Les repères essentiels pour lire un schéma de batterie
- Le schéma montre la disposition des éléments, pas le rythme ni la partition.
- La caisse claire, la grosse caisse et le charleston forment le noyau du set.
- Les configurations courantes vont du kit compact à 4 pièces au set plus large à 6 pièces ou plus.
- Un bon placement réduit la fatigue des épaules, des poignets et des jambes.
- En home studio, l’encombrement et la captation comptent autant que le confort de jeu.
- Les tailles les plus répandues restent très lisibles sur un schéma bien construit.

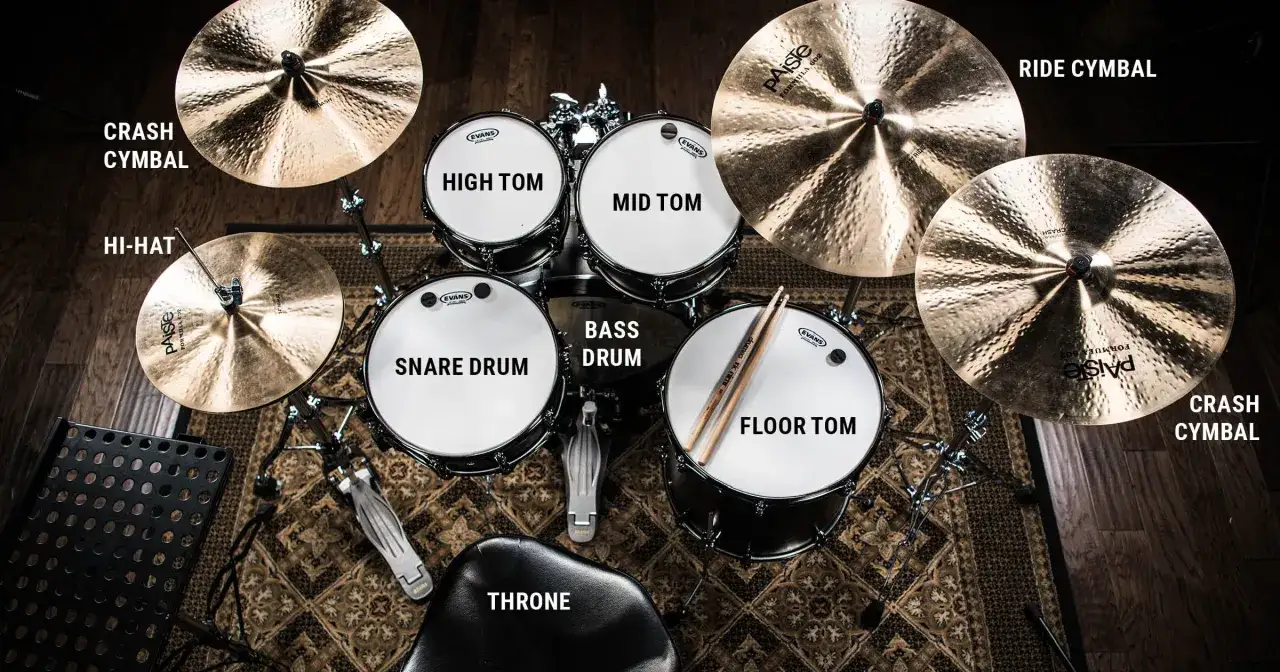

Ce que montre vraiment un schéma de batterie acoustique
Je fais une distinction simple dès le départ : un schéma de batterie n’est pas une partition. Il ne dit pas quoi jouer, il montre où se trouve chaque élément et comment le batteur y accède avec ses bras et ses jambes. C’est donc une carte d’ergonomie avant d’être un dessin technique.
Sur ce type de plan, on lit d’abord la logique du jeu. Pour un droitier, la grosse caisse est en face, la caisse claire au centre, le charleston à gauche, les toms au-dessus de la grosse caisse et les cymbales d’accent à portée de bras. Pour un gaucher, le schéma peut être simplement miroir, et c’est un point important : une disposition identique sur le papier peut devenir très mauvaise si elle n’est pas adaptée au sens de jeu.
Un bon schéma précise aussi si les toms sont montés sur la grosse caisse, sur des pieds séparés ou sur un rack. Cette différence change la place disponible, la facilité de montage et parfois même la sensation de rebond sur le kit. Une fois ce cadre posé, on peut lire les éléments un par un sans se tromper de rôle.

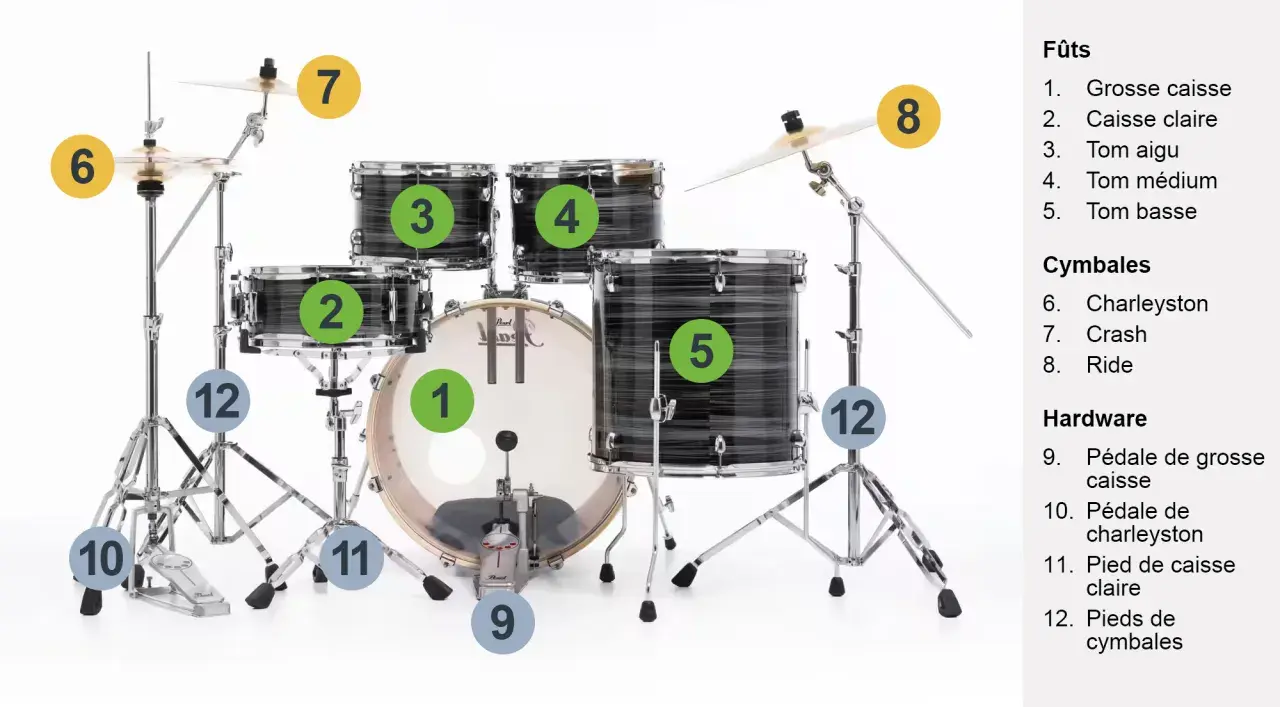

Les éléments à reconnaître d’un coup d’œil
Les batteries acoustiques ne sont pas standardisées au millimètre, mais certains éléments reviennent presque toujours. Les tailles les plus fréquentes aident beaucoup à comprendre le dessin : grosse caisse de 22 pouces, caisse claire de 14 pouces, charleston de 14 pouces, toms montés en 10, 12, 13 ou 14 pouces, floor toms en 14, 16 ou 18 pouces.
| Élément | Rôle principal | Repère de placement | Ce qu’il faut vérifier |
|---|---|---|---|
| Grosse caisse | Base du groove, pulsation au pied | En face du batteur | L’accès à la pédale et la liberté du genou |
| Caisse claire | Backbeat, accents, ghost notes | Entre les genoux, légèrement centrée | Hauteur, angle et distance du siège |
| Charleston | Timekeeping, nuances et ouverture | À gauche pour un droitier | Distance de bras et aisance du pied gauche |
| Rack tom | Fills et transitions | Au-dessus de la grosse caisse | Ne pas gêner la frappe de la caisse claire |
| Floor tom | Fills graves, impact | À droite, sur pieds | Hauteur stable et angle naturel du bras |
| Ride | Patterns réguliers et accents | À droite, un peu plus haut | Rester jouable sans lever l’épaule |
| Crash | Accents et passages forts | Au-dessus et à portée | Ne pas placer trop loin pour éviter les gestes forcés |
Le schéma devient vraiment utile quand on comprend que chaque élément a une fonction précise. La grosse caisse et la caisse claire servent de squelette rythmique, les toms servent à colorer les transitions, les cymbales organisent l’énergie. C’est cette logique qui permet ensuite de comparer les formats de kit sans se laisser impressionner par le nombre de pièces.
Les configurations les plus courantes et ce qu’elles changent
Quand on regarde plusieurs plans de batterie, on voit vite apparaître quelques familles de configurations. Elles n’ont pas toutes la même vocation, ni le même encombrement, et ce n’est pas qu’une question de style visuel. Le nombre de fûts change aussi la façon dont on place son corps, les pieds de cymbales et les micros si l’on enregistre.
| Configuration | Composition typique | Avantage principal | Limite principale | Usage fréquent |
|---|---|---|---|---|
| Kit compact à 4 pièces | Grosse caisse, caisse claire, 1 tom, 1 floor tom | Peu encombrant et très direct | Palette de fills plus réduite | Pop, blues, petites scènes, home studio |
| Fusion à 5 pièces | Grosse caisse, caisse claire, 2 toms montés, 1 floor tom | Bon équilibre entre mobilité et variété | Demande un réglage précis pour éviter la surcharge | Funk, pop moderne, musique de studio |
| Standard à 5 pièces | Grosse caisse de 22", caisse claire de 14", toms de 12" et 13", floor tom de 16" | Son plus ample et plus de présence | Prend davantage de place | Rock, country, scène polyvalente |
| Kit élargi à 6 pièces ou plus | Ajout d’un tom, d’une cymbale ou d’une double grosse caisse | Très large palette sonore | Montage plus long, circulation moins fluide | Rock lourd, fusion, métal, set de scène ambitieux |
Dans les fiches techniques, il faut aussi surveiller le vocabulaire. Un shell pack contient souvent uniquement les fûts principaux, alors que la caisse claire, les cymbales et le hardware peuvent être vendus à part. C’est une confusion fréquente quand on compare des schémas de batteries avec des offres commerciales, et elle fait parfois croire qu’un kit est plus complet qu’il ne l’est réellement.
Comment placer la batterie pour qu’elle reste jouable
Je commence toujours par la caisse claire, parce qu’elle sert de centre de gravité pratique. Si elle est trop basse, les poignets cassent ; si elle est trop haute, les coudes se lèvent et la frappe devient rigide. L’objectif n’est pas d’avoir une posture “parfaite” sur photo, mais un geste qui reste naturel pendant vingt minutes sans fatigue inutile.
Positionner le siège et la caisse claire
Le siège doit permettre aux cuisses de rester stables et aux pieds de tomber sans tension sur les pédales. La caisse claire, elle, doit se trouver assez près pour que les mains ne partent pas en avant à chaque coup. Quand ce duo est bien réglé, tout le reste du kit devient plus simple à organiser.
Placer le charleston et les toms
Le charleston doit être à gauche du droitier sans obliger l’épaule à monter à chaque ouverture. Les toms gagnent à être suffisamment proches pour que les fills restent fluides, mais pas au point de masquer la caisse claire. Je préfère un tom un peu moins spectaculaire visuellement qu’un montage trop haut qui bloque le retour de baguette.
Lire aussi : Réverbération à plaque - Le guide complet pour un mix parfait
Régler les cymbales sans casser le mouvement
Les cymbales doivent rester accessibles avec un geste court. Un crash trop éloigné oblige à allonger le bras, un ride trop bas retire du confort au poignet, et des angles excessifs donnent une impression de contrôle alors qu’ils fatiguent rapidement. Le bon test est simple : jouer un groove, puis un fill, puis revenir au groove sans changer de posture.
Pour un gaucher, je ne conseille pas de “compenser” en gardant un plan pensé pour droitier. Il vaut mieux inverser le schéma dès le départ et repartir d’une base cohérente. C’est une petite contrainte au montage, mais c’est ce qui évite les habitudes bancales.
Adapter le schéma à un home studio ou à une petite pièce
Dès qu’on installe une batterie acoustique dans un espace réduit, le dessin du kit devient aussi important que le son. Les pieds de cymbales, les stands de caisse claire et les supports de toms occupent vite plus de place que les fûts eux-mêmes. C’est là qu’un schéma bien pensé fait gagner du temps, mais aussi de la qualité de prise.
Dans un home studio, je privilégie souvent un kit plus compact avec moins de pieds séparés. Un rack peut réduire l’emprise au sol et simplifier le montage, mais il n’est pas obligatoire. Des pieds indépendants laissent parfois plus de liberté pour les micros et la circulation autour du kit. Le bon choix dépend donc du volume de la pièce, du style joué et de la fréquence de démontage.
- Si la pièce est étroite, je réduis le nombre de cymbales et je garde l’accès au charleston prioritaire.
- Si l’enregistrement est fréquent, je limite les éléments qui compliquent le placement des micros.
- Si le plafond est bas, je préfère des cymbales un peu plus contenues pour éviter une sensation d’encombrement.
- Si la pièce résonne beaucoup, je place le kit de manière à laisser respirer la grosse caisse et les crashs.
Un autre point compte souvent plus qu’on ne le pense : la lisibilité sonore. Un grand kit peut sembler séduisant sur le papier, mais dans une petite pièce il produit facilement plus de repisse et moins de précision. En pratique, un schéma plus sobre donne souvent un meilleur résultat, surtout si l’on travaille la prise de son derrière.
Les erreurs qui sabotent le plan avant même qu’on joue
Je vois souvent les mêmes erreurs revenir, et elles ne viennent pas du matériel mais du placement. La première consiste à monter les toms trop haut pour les “voir” mieux. La seconde consiste à éloigner la caisse claire ou le charleston pour faire de la place en apparence, alors qu’on crée surtout de la tension dans les bras.
- Placer les cymbales trop loin, ce qui force à jouer avec l’épaule au lieu du poignet.
- Oublier l’espace des pédales et finir avec des jambes trop serrées.
- Construire le kit autour de l’esthétique plutôt que du geste réel.
- Ignorer la différence entre un montage de scène et un montage d’entraînement.
- Multiplier les fûts sans vérifier si les fills restent fluides.
- Ne pas tester le set assis pendant plusieurs minutes avant de valider le placement.
Mon repère est simple : si le batteur doit “penser” à chaque déplacement de main ou de pied, le schéma n’est pas encore bon. Un set bien placé disparaît presque sous le geste. On ne remarque plus le mobilier, on joue.
Le repère le plus utile pour passer du dessin au vrai jeu
Quand je résume le sujet à l’essentiel, je dirais qu’un bon schéma de batterie doit répondre à trois questions : où sont les éléments, comment le corps y accède, et qu’est-ce que cela change pour le son et le confort. Tout le reste en découle. Si cette base est claire, on peut adapter le kit à un style, à une pièce ou à une manière de jouer sans repartir de zéro.
La meilleure méthode, selon moi, consiste à partir du trio caisse claire, grosse caisse et charleston, puis à ajouter seulement ce qui sert vraiment le morceau ou l’espace disponible. C’est plus sobre, plus lisible et souvent plus musical qu’un set surchargé. Pour un musicien qui travaille sérieusement la batterie acoustique, ce genre de schéma n’est pas un dessin décoratif : c’est un outil de décision.
Si vous devez retenir une seule chose, retenez celle-ci : un bon plan de batterie ne cherche pas à impressionner, il cherche à rendre le jeu plus fluide, plus stable et plus musical.
